TSW-134-08-G-D-RA - Samtec Inc.

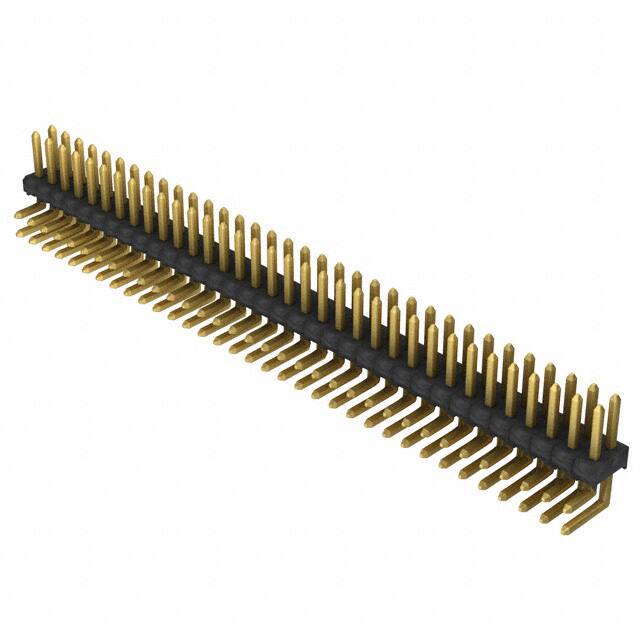

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TSW-134-08-G-D-RA

Hersteller Teil #: TSW-134-08-G-D-RA

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: SAMTEC TSW-134-08-G-D-RA Board-To-Board Connector, Right Angle, TSW Series, 68 Contacts, Header, 2.54 mm, Through Hole

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TSW-134-08-G-D-RA Datenblatt

Attribute

Attribute Value

Mount

Through Hole

Mounting Type

Through Hole, Right Angle

Contact Shape

Square

Housing Material

Plastic

Contact Finish Mating

Gold

Contact Length-Mating

0.230 5.84mm

Contact Materials

Phosphor Bronze

Insulation Materials

Polybutylene Terephthalate (PBT)

Operating Temperature

-55°C~125°C

Packaging

Bulk

Series

TSW

Published

2005

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Insulation Height

0.219 5.56mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.090 2.29mm

Shrouding

Unshrouded

Lead Pitch

2.54mm

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Housing Color

Black

Height

5.56mm

Length

86.4mm

Width

2.54mm

Contact Finish Thickness - Mating

10.0μin 0.25μm

Contact Finish Thickness - Post

3.00μin 0.076μm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

RoHS Status

ROHS3 Compliant

Lead Free

Telefon	Teilenummer	Paket	Beschreibung
	TSW-134-08-G-D-RA		SAMTEC TSW-134-08-G-D-RA Board-To-Board Connector, Right Angle, TSW Series, 68 Contacts, Header, 2.54 mm, Through Hole
	TSW-134-14-G-D		CONN HEADER 68POS .100 DL GOLD
	TSW-134-14-L-D		CONN HEADER 68POS .100 DL GOLD
	TSW-134-23-L-D		CONN HEADER 68POS .100 DL GOLD
